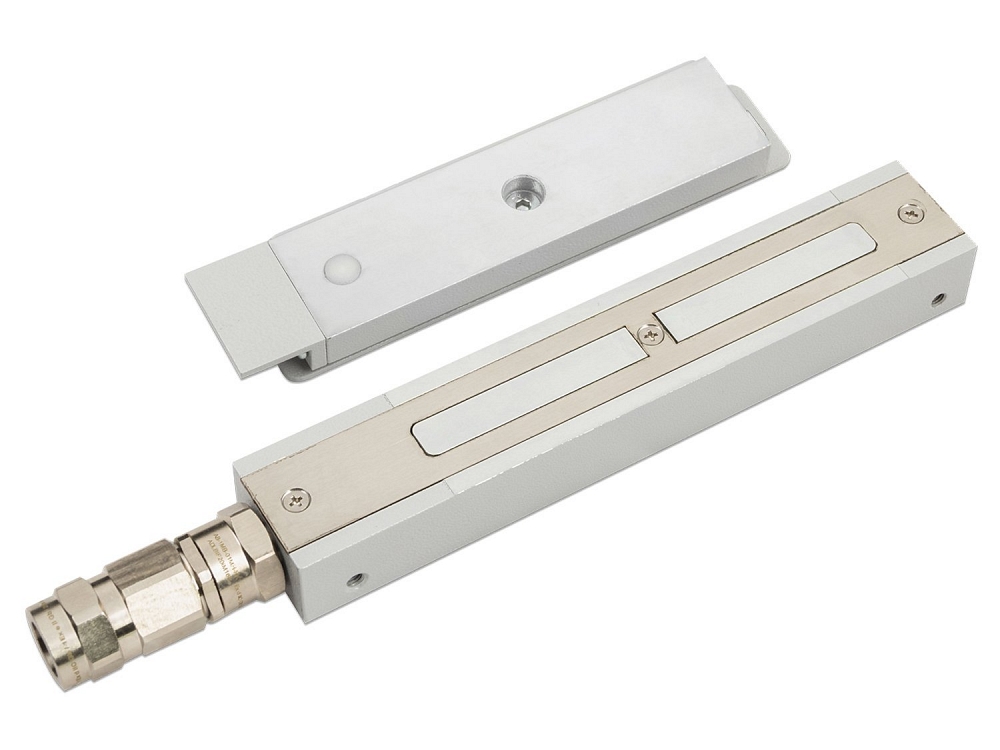

ALM-FM-S01-G12B-PB

Структура условного обозначения изделия:
ALM-FM-S01 - Х1ХХ2 Х3 - Х4 - Х 5 - Х 6,
● ALM - товарный знак изготовителя
● FM - класс изделия
● S01 - код порядка разработки;

● Х1 - код используемого датчика::
- H – датчик Холла,
- G - геркон
- для варианта исполнения без встроенных датчиков контроля код отсутствует;

● ХХ2 - код напряжения питания:
- «12» - напряжение 12В;
- «24» – напряжение 24В

● Х3 - код кабельного ввода:
- B – для бронированного кабеля,
- К –для открытой прокладки небронированного кабеля,
- М- для прокладки кабеля в металлорукаве типа МРПИ-15 (металлорукав в комплект поставки не входит);
- T- для прокладки кабеля в трубе (G1/2);

● Х 4 – код заказа по комплектации от A до Z (для базовой комплектации может отсутствовать);
● Х 5 - длина присоединенного кабеля L в метрах (для L=2 м – без обозначения);
● Х 6– маркировка взрывозащиты:
- 1Ex mb IIC T5 Gb X / Ex mb IIIC T85°C Db X – исполнение для взрывоопасных газовых и пылевых сред, кроме подземных шахт и их наземных строений,
- РВ Ex mb I Mb X / 1Ex mb IIC T5 Gb X / Ex mb IIIC T85°C Db X – исполнение для подземных шахт и их наземных строений, а также для взрывоопасных газовых и пылевых сред.
