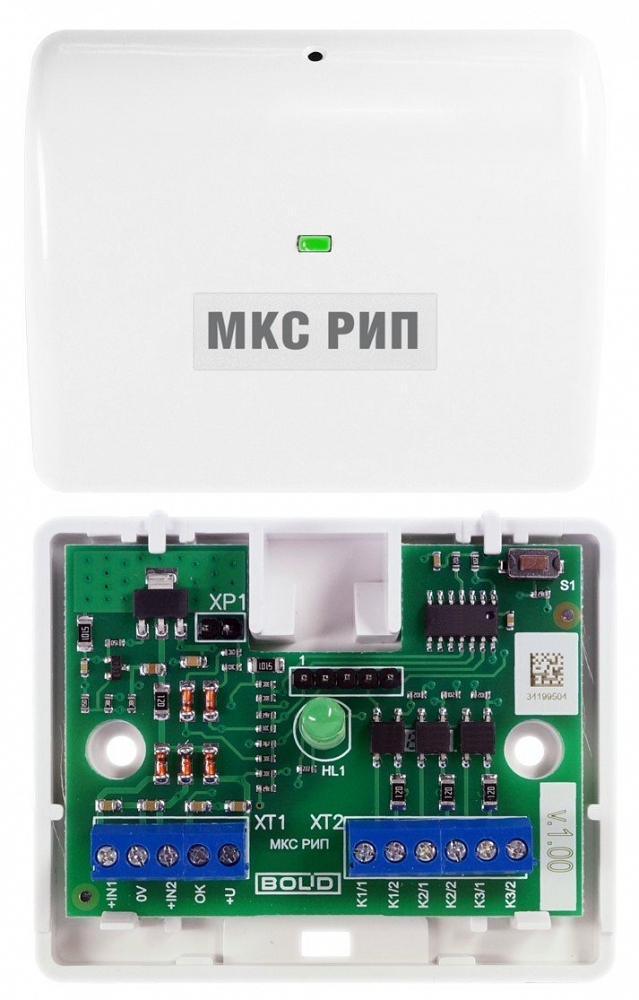

МКС РИП
Модуль контроля состояния резервированных источников питания (МКС) предназначен для контроля источников питания РИП-12 (исп. 01), РИП-12 (исп. 02), РИП-12 (исп. 04), РИП-12 (исп.05), РИП-24 (исп. 01), РИП-24 (исп. 02), РИП-24 (исп. 04).
МКС рассчитан на непрерывный круглосуточный режим работы, производя контроль наличия сетевого напряжения питания РИП, выходного напряжения РИП и герметичной аккумуляторной батареи.
МКС передаёт извещения о состоянии РИП с помощью трёх гальванически развязанных выходных реле К1, К2 и К3.
МКС обеспечивает световую индикацию текущего состояния РИП, наличие или отсутствие напряжения сети, превышение или понижение напряжения на выходе и батарее.
МКС эксплуатируется в местах, где он защищён от воздействия атмосферных осадков и механических повреждений.
Источник питания (10…30) В, постоянного тока Выход РИП | Максимальное напряжение, коммутируемое контактами реле, В 80 |
Максимальный ток потребления, не более мА 30 | Максимальный ток, коммутируемый контактами реле, мА 50 |
Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА 7 | Габаритные размеры. мм 75х65х25 |
Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом 50 | Масса МКС, не более кг 0.1 |
