DS-5band-20C2 ДалСВЯЗЬ v.8778 - комплект усиления сигналов сотовой связи и мобильного интернета
Для соединения элементов системы не требуются дополнительные кабельные сборки. Все соединительные разъемы типа SMA, что позволяет избежать использование дополнительных переходников, влияющих на конечные потери в АФС. Дополнительное преимущество SMA-разъема в меньших габаритах, благодаря чему возможно проложить кабели антенн внутри помещения используя минимальный диаметр переходного отверстия (8-10 мм)
Важно! Для подбора оборудования необходимо провести замер сигнала в приложении «ДалСВЯЗЬ». Комплект подходит для частотного диапазона 800/900/1800/2100/2600 МГц! При измерении, обратите внимание на уровень мощности сигнала. Не подходит для усиления сигнала мощностью менее -80 дБм

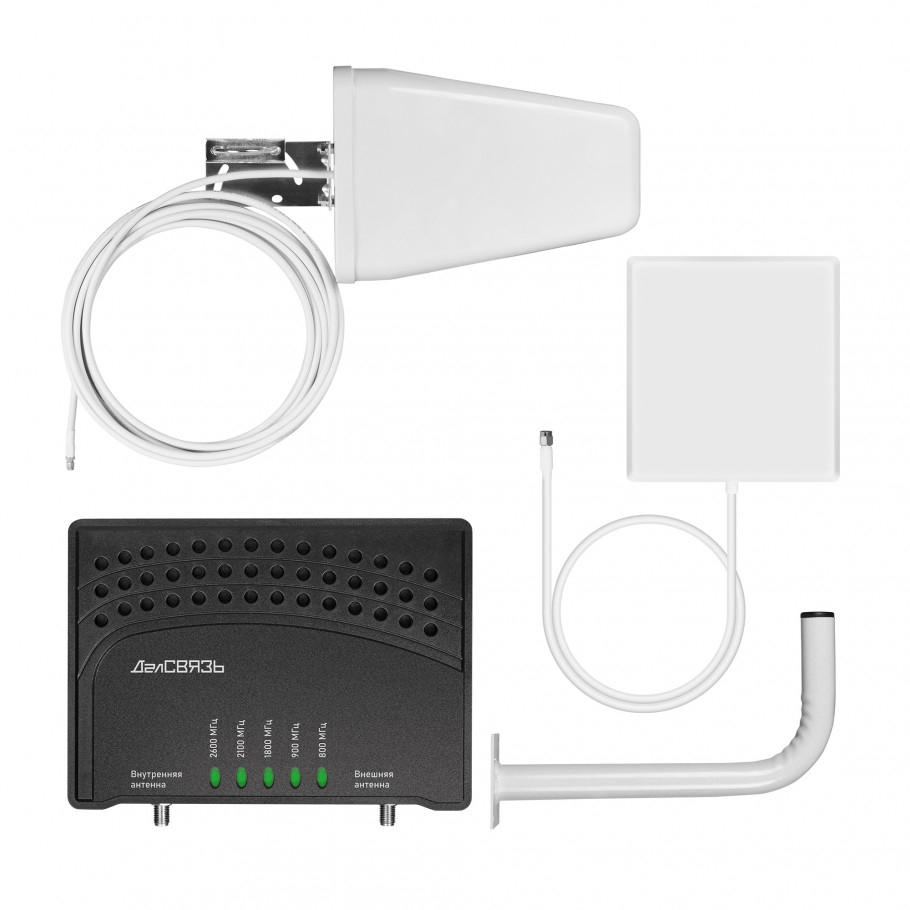

Комплект состоит из оборудования, предназначенного для покрытия площади сигналом до 200 м2. Результат может отличаться в зависимости от конструктивных особенностей помещения и уровня мощности входного сигнала. В комплектацию входит:
* Входящая в комплект внешняя антенна может отличаться и состоять из внешней антенны DL-700/2700-11 и дополнительной кабельной сборки 10 метров
**Входящая в комплект внутренняя антенна может отличаться и состоять из внутренней антенны DP-700/2700-7/9m и переходника N (розетка) - SMA (вилка)
- Усилитель мощности сигнала сотовой связи (репитер) DS-5band-20. Выходная мощность до 20 дБм (100 мВт). Настройка параметров репитера полностью автоматизирована, что минимизирует участие пользователя в процессе установки и настройки комплекта усиления
- Внешняя широкополосная всепогодная направленная антенна DL-700/2700-8 с кабелем 10 метров*, SMA-вилка – обладает оптимальными параметрами для усиления сигнала. Обладает узкой диаграммой направленности и высоким коэффициентом усиления, что позволяет направить антенну непосредственно на базовую станцию оператора, снижая вероятность внесения помех (рекомендуется прямая видимость до базовой станции)
- Внутренняя панельная антенна DP-700/2700-6/8 ID** обладает достаточным углом направленности для обеспечения высокого уровня развязки между внешней и внутренней антеннами, что необходимо для исключения возможности появления явления «закольцовки сигнала», приводящего к самовозбуждению репитера и выводящего систему усиления из строя
- Стеновой кронштейн для внешней антенны L-типа КС005-200-150-30. Предназначен для установки внешней антенны на стену снаружи помещения. Покрыт антикоррозийным составом
При слабом покрытии сигналом оператора используйте усилители связи. Оборудование «ДалСВЯЗЬ» позволяет расширить абонентскую зону доступа сети и обеспечить комфортное использование 3G/4G интернета. Для подбора оборудования обратитесь к нашим специалистам
Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 1 год.
| Характеристики | |
| Категория оборудования | Комплекты усиления связи |
| Стандарт связи | 2G GSM900, 2G GSM1800, 3G UMTS900, 3G UMTS2100, 4G LTE800, 4G LTE900, 4G LTE1800, 4G LTE2100, 4G LTE2600 |
| Рабочий диапазон частот UpLink, МГц | 832-862/880-915/1710-1785/1920-1980/2500-2570 |
| Рабочий диапазон частот DownLink, МГц | 791-821/925-960/1805-1880/2110-2170/2620-2690 |
| Максимальная выходная мощность DownLink, дБм | 20±2 (100 мВт) |
| Коэффициент усиления UpLink, дБ | 70±5 |
| Коэффициент усиления DownLink, дБ | 75±5 |
| Автоматическая регулировка усиления [АРУ] (дБ), более | 20 |
| Волновое сопротивление, Ом | 50 |
| ВЧ разъем | SMA-розетка / SMA-вилка |
| Питание (адаптер) | DC: 9В, 3А |
| Потребляемая мощность, не более, Вт | 25 |
| Максимальное количество внутренних антенн* | 1 |
| Вес, нетто (кг) | 3,2 |
| Габаритные размеры упаковки (мм) | 270×450×200 |
| Вес, брутто (кг) | 3,7 |
Кронштейн стеновой L КС005-200-150-30
| Характеристики Кронштейн стеновой L КС005-200-150-30 | |
| Высота, м | 0.15 |
| Материал | Сталь |
| Защитное покрытие | Порошковое окрашивание |
| Толщина стенки трубы, мм | 1,5 |
| Размер основания, мм | 80×80 |
| Вынос от стены, мм | 200 |
| Диаметр трубы, мм | 30 |
| Вес, нетто (кг) | 0.4 |
| Транспортная длина, м | 0.2 |
| Вес, брутто (кг) | 0.5 |
Антенна DL-700/2700-8 с кабелем 10м, SMA-вилка
| Характеристики Антенна DL-700/2700-8 с кабелем 10м, SMA-вилка | |
| Место установки | Внешняя |
| Рабочий диапазон частот (МГц) | 695-960...1710-2700 |
| Тип антенны | Направленная |
| Коэффициент усиления (дБ) | 8...9 |
| Диаграмма направленности (H°/V°) | 75/60...60/55 |
| Отношение вперед/назад (дБ), не менее | 15 |
| КСВн, не более | 1.5 |
| Волновое сопротивление, Ом | 50 |
| Поляризация | вертикальная |
| Проводимость по постоянному току | короткозамкнутая |
| Максимальная входная мощность, Вт | 50 |
| Ветровая нагрузка (м/с) | 40 |
| Грозозащита | DC заземление |
| Длина кабеля антенны (м) | 10 |
| Тип разъема | SMA-тип, вилка |
| Диапазон рабочих температур (°С) | -40...+60 |
| Влажность, % | 5 ~ 95 |
| Материал корпуса | АБС, алюминий |
| Тип крепления | U-зажим, на трубу Ø22-50мм |
| Габаритные размеры (мм) без крепления / с креплением | 300×210×65 / 420×210×65 |
| Вес, нетто (кг) | 1.16 |
| Габаритные размеры упаковки (мм) | 330×220×85 |
| Вес, брутто (кг) | 1.21 |
