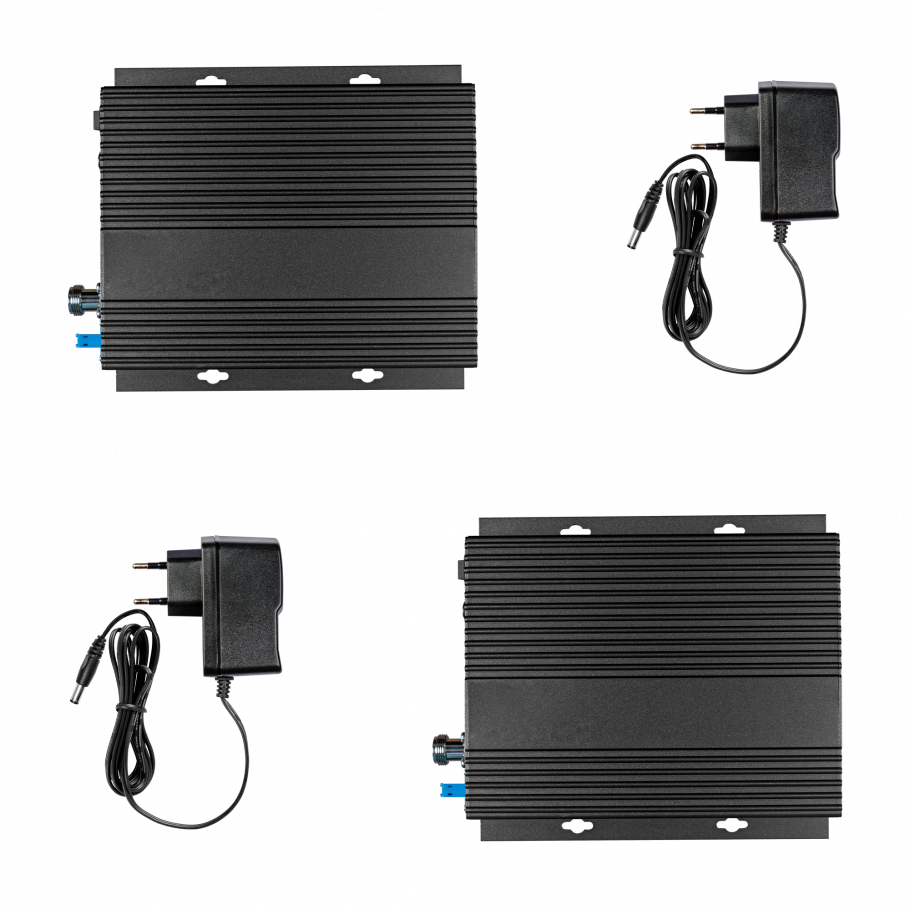

DS-RF-Opt-Convertor-LC/UPC-700/2700-kit ДалСВЯЗЬ v.9846 - комплект радиооптических передатчиков

Схема строится следующим образом:

1. Внешняя антенна устанавливается в месте с уверенным приемом сигнала от Базовой Станции
2. Усилитель сотовой связи (репитер) подключается к внешней антенне через коаксиальный кабель
3. Один из радиооптических передатчиков DS-RF-Opt-Convertor-LC/UPC-700/2700-MU соединяется с репитером по коаксиальному кабелю
4. Радиооптический передатчик DS-RF-Opt-Convertor-LC/UPC-700/2700-MU соединяется с DS-RF-Opt-Convertor-LC/UPC-700/2700-RU, выступающим в данном случае приемником, по оптоволоконному кабелю длиной не более 20 км.
5. Радиооптический приемник DS-RF-Opt-Convertor-LC/UPC-700/2700-RU соединяется по коаксиальному кабелю непосредственно с раздающей внутренней антенной, либо с линейным усилителем сотовой связи (бустером)

Особенности:

• Коэффициент усиления комплекта 0 дБ
• Соединение радиооптических передатчиков осуществляется через одномодовый оптический кабель
• Максимальный уровень мощности, который рекомендуется подводить с внешней антенны на радиооптический передатчик MU, составляет 10±2 дБм
• Аналогичный уровень мощности (не более 10 дБм) желательно подавать и в обратном направлении - от Бустера до радиооптического передатчика RU
• Максимальный уровень мощности, который может присутствовать на выходе радиооптического приемника, составляет 3±2 дБм

Индикация режима работы:

• Индикатор потребления питания
• Индикатор обрыва линии приема (PD alarm)
• Индикатор обрыва линии передачи (LD alarm)

Оба устройства в составе комплекта (DS-RF-Opt-Convertor-LC/UPC-700/2700-MU и DS-RF-Opt-Convertor-LC/UPC-700/2700-RU) могут выступать как в роли передатчика, так и в роли приемника в диапазоне частот 698-2700 МГц

Гарантия на оборудование для систем усиления сотовой связи ДалСВЯЗЬ - 2 года.
