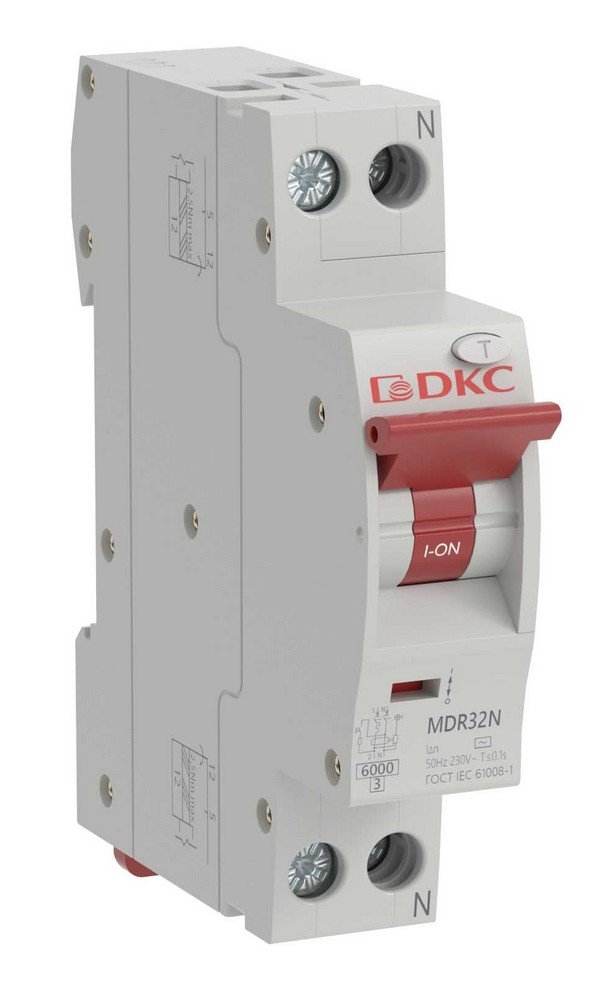

YON max MDR, 1P+N, 10mA, 6A, 6kA, А (MDR32N-1N1C6-A)
Характеристики
Производитель —
ДКС
Краткое описание —
Компактный одномодульный автоматический выключатель дифференциального тока с защитой от перегрузки и КЗ на DIN-рейку, 2-полюсный (1P+N), I-диф. 10 мА, I-утечки - переменный (A), I-ном. 6 А, характер.срабатывания С, U-раб. 230 В; индик. вкл/откл; IP20, t-р
Функционал —
Дифференциальный автоматический выключатель
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Число полюсов 2 (2 защищенных полюса) | Индикатор положения контактов (на лицевой панели) Есть |
Номинальный ток, А 32 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальный отключающий дифференциальный ток, мА 100 | Максимальное сечение присоединяемых проводов, мм² 25 |
Номинальная отключающая способность, А 4 500 | Диапазон рабочих температур, °С -25…+40 |
Характеристики срабатывания электромагнитного расцепителя С | Ширина по количеству модульных расстояний 3 |
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
