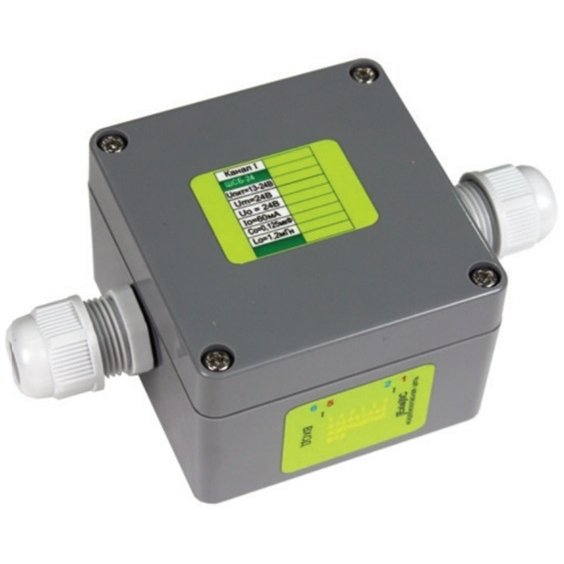

ШСБ-12/ШСБ-12(A)
Барьеры искрозащиты предназначены для обеспечения искробезопасности шлейфов пожарной и (или) охранной сигнализации, с включенными в него контактными пожарными и (или) охранными извещателями, контактными датчиками, кнопками с нормально замкнутыми или разомкнутыми контактами, извещателями, питаемыми по шлейфу с уровнем искрозащиты "ia" для взрывозащищенного электрооборудования группы II по ГОСТ 30852.10, а так же для обеспечения искрозащиты шлейфов питания, оповещения и сигнализации любых электротехнических приборов и устройств, совместимых с барьерами искрозащиты по своим параметрам.
Маркировка по взрывозащите [Exia]IIC/[Exia]I | - напряжение искроопасной цепи (Um) max, В 13 |
Входное напряжение, В 9…13 | - выходное напряжение барьера (Uo) max, В 13 |
Количество каналов 2 | - выходной ток барьера (Io) max, мА 60 |
Напряжение питания, B: | - внешняя ёмкость (Со) max, мкФ 1.0 |
- от внешнего источника питания 10…28 | - внешняя индуктивность (Lo) max, мГн 1.6 |
Ток потребления, мА: | Проходное сопротивление Rпр, Ом, не более 8/8 |
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) : | Диапазон рабочих температур, °С -20…+60 |
Габаритные размеры. мм 80х80х55 |
