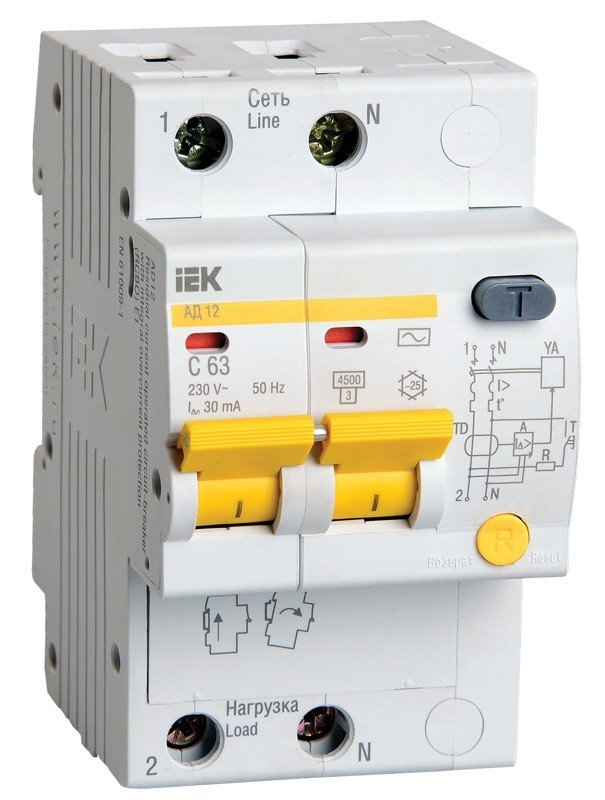

АД12 2Р 50А 30мА KARAT (MAD10-2-050-C-030)
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Число полюсов 2 (2 защищенных полюса) | Индикатор положения контактов (на лицевой панели) Есть |
Номинальный отключающий дифференциальный ток, мА 100 | Максимальное сечение присоединяемых проводов, мм² 25 |
Тип тока утечки АС | Степень защиты IP20 |
Номинальная отключающая способность, А 4 500 | Диапазон рабочих температур, °С -25…+40 |
Характеристики срабатывания электромагнитного расцепителя С | Ширина по количеству модульных расстояний 3 |
Руководство по эксплуатации
Скачать 3.58 МБ
