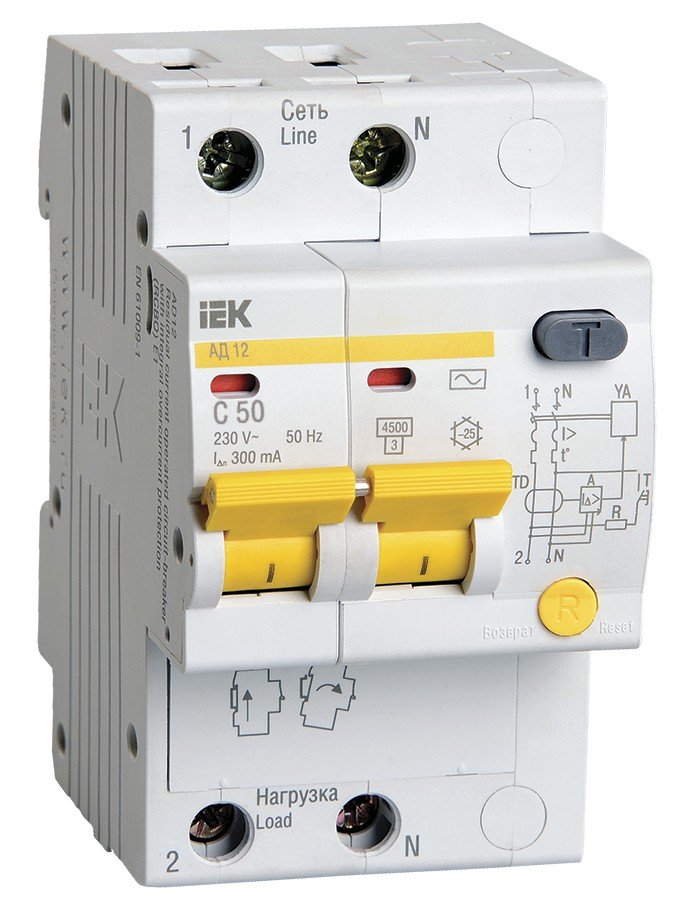

АД12 2Р 50А 300мА KARAT (MAD10-2-050-C-300)
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Номинальное напряжение, В 230 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Номинальный отключающий дифференциальный ток, мА 300 | Максимальное сечение присоединяемых проводов, мм² 25 |
Номинальная отключающая способность, А 4 500 | Диапазон рабочих температур, °С -25…+40 |
Характеристики срабатывания электромагнитного расцепителя С | Ширина по количеству модульных расстояний 3 |
