Гранд Магистр 4 версия 3.1
Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, технологическими датчиками, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.

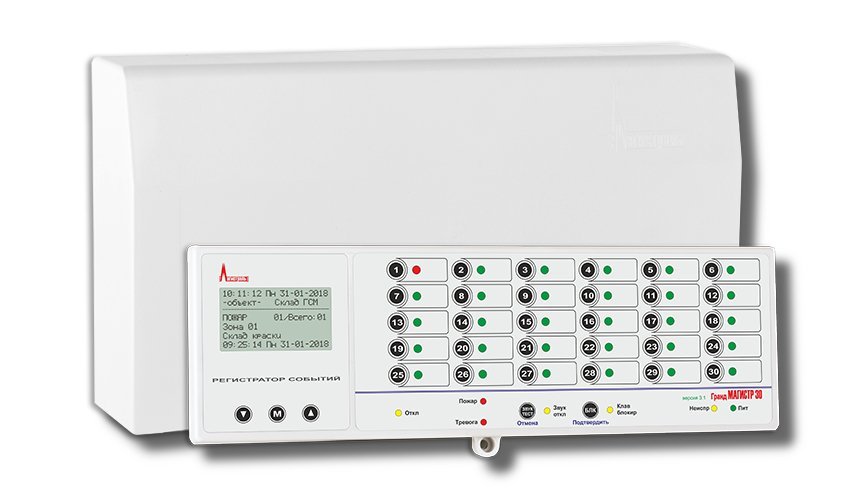

Прибор комплектуется выносной клавиатурой с ЖК-дисплеем, на котором отображается текущие дата и время, информация о событиях, а также текущие параметры прибора в меню конфигурирования.
Конфигурирование параметров прибора может осуществляться как с клавиатуры через меню, так и с помощью персонального компьютера с подключением через преобразователь интерфейсов USB-RS485.
Применение дополнительных модулей и внешних блоков позволяет увеличить количество и мощность подключаемых оповещателей, получить дополнительные релейные выходы, организовать контролируемый доступ в помещения, а также передать на ПЦН информацию по протоколу Ademco Contact-ID.
Прибор предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Конструкция прибора не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.
Количество разделов 4 | Максимально допустимые токи и напряжения: |
Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet | - релейного выхода 24В/2А |
Напряжение на клеммах для подключения ШС, В: | - от сети переменного тока 130…280 |
- в дежурном режиме 17 | - от дополнительного источника 12 |
- при разомкнутом состоянии ШС 20 | Ток потребления, мА: |
Номинальное сопротивление выносного резистора, кОм 7.5 | Кол-во устанавливаемых аккумуляторов 1 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Емкость аккумулятора, А·ч 7 |
Параметры информационных выходов: | Материал корпуса Пластик |
