Прибор магнитооптический для контроля подлинности VIN-номеров автомобилей «Регула» 7505M

Мобильный комплекс в защитном кейсе. Состоит из USB-устройства магнитооптической визуализации, комплекта принадлежностей для магнитного копирования, лупы спектральной люминесцентной «Регула» 4177.

Опционально комплектуется устройствами: портативным персональным компьютером для сбора, накопления, обработки, передачи и отображения информации; вихретокового магнитографирования «Регула» 7515 с комплектом принадлежностей; периферийными устройствами «Регула» 7516.

Функциональные возможности

1. Комплект принадлежностей для магнитного копирования, состоящий из комбинированного магнитного сканера-размагничивателя с комплектом сменных концентраторов, магнитных зажимов ленты, кассет для магнитной ленты и других принадлежностей:
• создание физической копии на магнитной ленте распределения магнитных полей рассеяния над поверхностью объекта, отображающей рельефные и структурные неоднородности материала
• размагничивание магнитных носителей для повторного использования
• укладка, маркирование, хранение и переноска оперативного запаса магнитной ленты и отснятых магнитных копий
2. USB-устройство магнитооптической визуализации, выполненное в виде модуля, встроенного в корпус-кейс прибора:
• магнитооптическая визуализация физической копии с магнитной ленты
• преобразование визуализированного изображения в цифровой телевизионный сигнал
• смена кадров путем пошагового перемещения магнитной ленты лентопротяжным механизмом с последующей автоматической сшивкой этих изображений
• индикация состояния систем устройства
3. Лупа спектральная люминесцентная «Регула» 4177 — контроль подлинности документов на автотранспортные средства:
• Исследования на уровнях:
• защиты основы документа:
• ‌защитные волокна; планшетки и плашки; конфетти; защитные нити и полосы безопасности; голограмма, кинеграмма; тиснение фольгой; покрытия с поляризационным эффектом; прозрачное лаковое покрытие и др.
• полиграфической защиты:
• ‌глубокая металлографская печать: тексты; гильоширные рамки, розетки и виньетки, микротекст, все виды скрытых и муаровых изображений; метки для людей с ослабленным зрением; бескрасочное тиснение; элементы защиты, выполненные цветопеременной краской, в том числе с тиснением и скрытыми изображениями и др.
• ‌высокая печать: серийный номер; тексты; штрихкод и др.
• ‌плоская печать: Орловская печать, все разновидности офсета, в том числе с ирисовым раскатом: тексты; все виды микропечати и микротекстов, муаровые узоры; все виды фоновых сеток и антикопировальных средств защиты и иные средства защиты на уровне полиграфии
• ‌трафаретная печать: элементы защиты с оптически переменными эффектами, различные изображения и тексты и др.
• перфорация
• физико-химической защиты:
• ‌антистоксовая люминесценция
• ‌ультрафиолетовая люминесценция
• ‌ИК-люминесценция
• комплексных средств защиты:
• фрагменты элементов и средств защиты, выполненных ИК-метамерными красками
• специальные полимерные покрытия защитных ламинатов
• все виды металлизированных покрытий
• лазерные гравировки по пластику и др.
• Дополнительные исследования:
• материалов отдельных фрагментов изображений документов по степени поглощения или отражения ИК диапазона спектра
• изменений подчисткой, травлением и смыванием
• следов технической подготовки при подделке подписи
• посторонних штрихов, не относящихся к исследуемому объекту, выполненных красками, не прозрачными для ИК-излучения
• залитых, замазанных, зачеркнутых записей, текстов, изображений
• механических повреждений документов: надрезов, надрывов, сгибов и др.
4. Кейс укладки — размещение модуля магнитооптической визуализации и устройств для хранения и транспортировки
5. Программное обеспечение «NUCA» — ввод и обработка изображений идентификационных номеров:
• сравнение фрагментов изображений
• измерение линейных и угловых размеров
• сохранение и печать файлов изображений

Принцип работы устройства магнитооптической визуализации

1. Магнитный сканер фиксирует магнитограмму: запись полей рассеяния намагниченного объекта на магнитную ленту.
2. Магнитограмма помещается в USB-устройство магнитооптической визуализации, где производится считывание информации о поверхностном слое объекта.
3. Информация о поверхностном слое объекта преобразуется в цифровой сигнал, который поступает в портативный персональный компьютер для исследования и обработки в программном обеспечении «NUCA».

Область применения

• Судебно-экспертные организации
• Экспертно-криминалистические подразделения
• Правоохранительные органы
• Таможенные органы
• Страховые компании
• Компании по аренде и продаже автомобилей
• Центры технического осмотра

Комплектация

• Программное обеспечение «NUCA»
• ‌Информационно-справочная система «Autodocs»
• Лупа спектральная люминесцентная «Регула» 4177
• Комплект принадлежностей
• Магнитная лента 10 м
• Опционально:
• портативный персональный компьютер, модель которого согласуется с заказчиком
• устройство вихретокового магнитографирования «Регула» 7515 с комплектом принадлежностей
• периферийные устройства «Регула» 7516

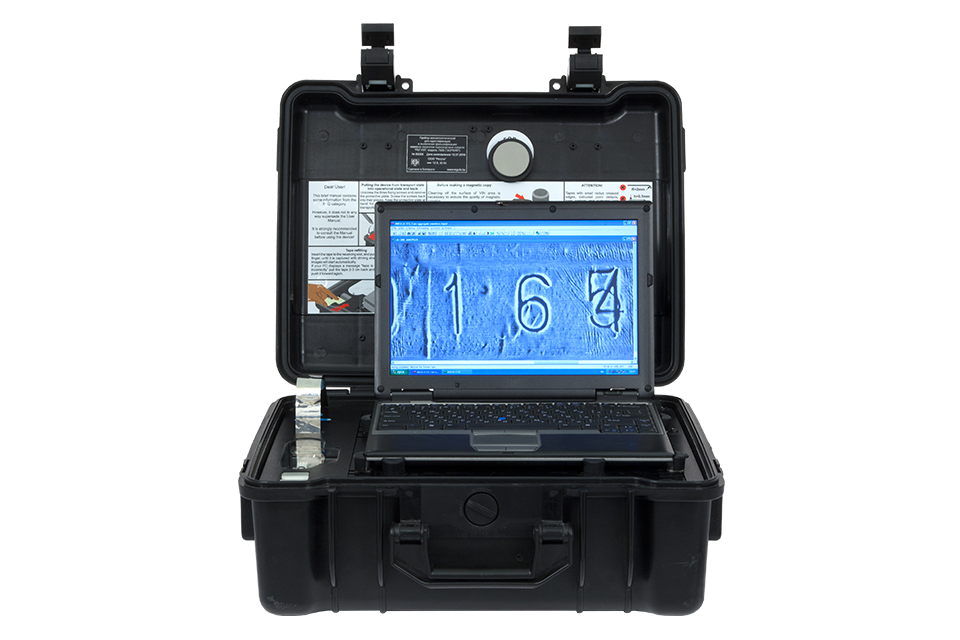

Кейс с USB-устройством магнитооптической визуализации

• Материал объектов исследования — ферромагнетики
• Ширина магнитной ленты, мм — 25,4
• Формат файлов изображений — .BMP, .GIF, .JPG, .PCX
• Габаритные размеры (длина×ширина×высота), мм, не более — 460×370×180
• Масса без портативного персонального компьютера, кг, не более — 10
• Напряжение питания от USB-порта — 5
• Потребляемая мощность, Вт — 2,5

Комплект принадлежностей для магнитного копирования

• Длина магнитной ленты, м — 10
• Габаритные размеры (длина×ширина×высота), мм, не более — 120×80×40
• Масса, кг, не более — 0,4
