Периферийные устройства «Регула» 7516

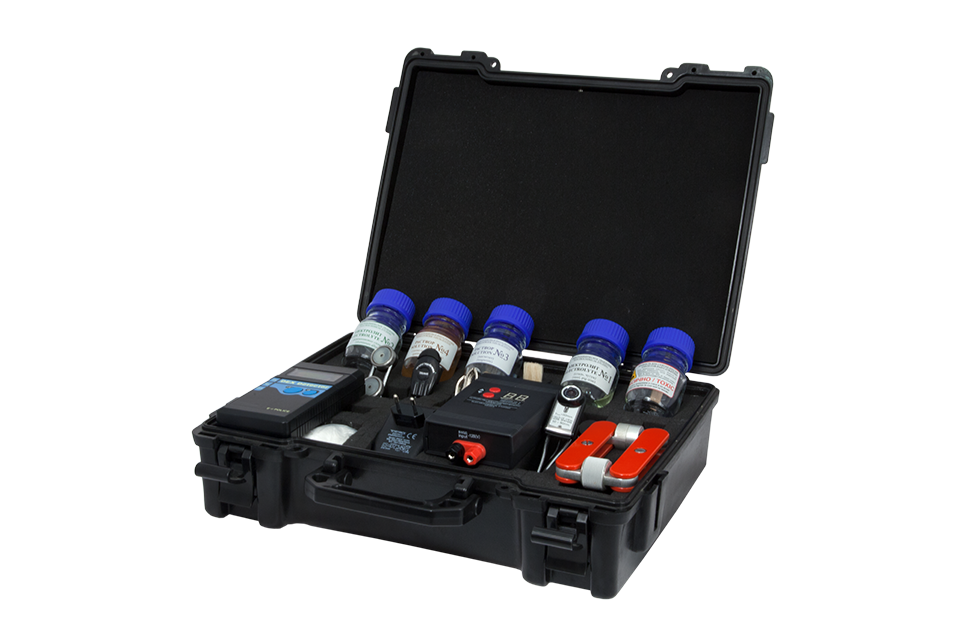

Мобильный комплекс в защитном кейсе. Состоит из устройств магнитопорошковой визуализации, электрохимического травления, вихретокового детектирования, вспомогательных средств и расходных материалов, оптического зонда с источником косопадающего света.

Может использоваться как самостоятельное средство разрушающего исследования, так и в составе комплекса «Регула» 7505М, расширяя его функциональные возможности.

Функциональные возможности

1. Устройство магнитопорошковой визуализации: выносной намагничиватель с изменяемой геометрией магнитопровода и оперативный запас ферропорошковых растворов — визуализация структурных и рельефных неоднородностей материала: зон наклепных напряжений и локальных термических воздействий, ферромагнитных материалов, сварных швов, поверхност­ных дефектов без снятия лакокрасочного покрытия:
• возбуждение магнитных полей рассеяния над поверх­ностью объекта, отображающих внутрен­ние структурные неоднородности материала
• магнитопорошковая визуализация магнитных полей рассеяния объекта
2. Устройство вихретокового детектирования: выносной вихретоковый датчик и измерительно-индикаторное устройство — индикация структурных неоднородностей материала: сварных швов, изменений толщины металла и слоя лакокрасочного покрытия, зоны локальных термических воздействий без снятия лакокрасочного покрытия:
• возбуждение электромагнитного поля вихревых токов в исследуемой области объекта, отобража­ющих внутренние структурные неоднородности мате­риала и геометрические параметры объекта
• индикация параметров взаимодействия электромаг­нитного поля вихревых токов и электромагнитного поля возбуждения
3. Устройство электрохимического травления: выносная гальваническая головка травления с регулятором тока и инвертор напряжения — визуализация структурных неоднородностей материала: зон наклепных напряжений и локальных термических воздействий, сварных швов со снятием лакокрасочного покрытия:
• снятие лакокрасочного покрытия
• электрохимиче­ское травление поверхности металлических образцов, изготовленных из стали, чугуна и алюминиевых спла­вов
• бесконтактная заправка, травление, обслуживание гальванической головки
4. Оптический зонд с источником косопадающего света, который выполнен на базе цветной USB-камеры и снабжен гибким штативом с магнитными фиксаторами — визуально-оптические исследования лицевой и тыльной поверхностей номерных площадок: отображение рельефа поверхности; ввод изображений, полученных при визуализации методами магнитопорошкового исследования и электрохимического травления:
• освещение объекта исследования
• получение изображения исследуемого объекта и преобразования этого изображения в телевизионный сигнал
• формирование телевизионного изображения на экране монитора
• сохранение результатов исследований
5. Кейс укладки — размещение периферийных устройств для хранения и транспортировки

Область применения

• Судебно-экспертные организации
• Экспертно-криминалистические подразделения
• Правоохранительные органы
• Таможенные органы
• Компании по аренде и продаже автомобилей
• Центры технического осмотра

Оптический зонд с источником косопадающего света

• Поле зрения, мм — 50×60 при высоте 50 мм
• Размер кадра видеокамеры, пикселов — 1600×1200
• Габаритные размеры (длина×ширина×высота), мм, не более:
• источника косопадающего света — 270×30×30
• оптического зонда — 340×30×30
• Масса, кг, не более:
• источника косопадающего света — 0,16
• оптического зонда — 0,22
• Питание:
• источника косопадающего света — от батареи фонаря
• оптического зонда — USB-порта:
• напряжение питания, В — 5
• потребляемая мощность, Вт — 2,5

Устройство магнитопорошковой визуализации

• Размер области визуализации, мм, не более — 160×20
• Габаритные размеры выносного намагничивателя (длина×ширина×высота в сложенном состоянии), мм, не более — 125×80×30
• Масса, кг — 0,8

Устройство вихретокового детектирования

• Максимальный зазор между датчиком и метал­лической поверхностью образца, мм, не более — 1
• Скорость перемещения датчика по исследуе­мой поверхности, м/с, не более — 0,1
• Время установления рабочего режима после включения прибора, мин, не более — 5
• Габаритные размеры, мм, не более:
• электронного блока (длина×ширина×высота) — 175×85×30
• выносного датчика (длина×диаметр) — 45×18
• Масса, кг — 0,3
• Напряжение питания (от внутренней батареи), В — 9

Устройство электрохимического травления

• Диапазон стабилизированного тока электро­лиза, А — 0–2,5
• Время непрерывного травления без доза­правки устройства при токе 2,5 А, мин, не менее — 8
• Выносная гальваническая головка:
• габаритные размеры, мм — 120×30
• масса, кг, не более — 0,2
• Питание:
• от аккумуляторной батареи
• бортовой сети автомобиля:
• напряжение питания, В — 12
• потребляемая мощность, Вт, не более — 24

Кейс укладки

• Габаритные размеры (длина×ширина×высота), мм, не более — 460×360×140
• Масса, кг, не более — 7
