Гистериограф магнитооптический MOHyster «Регула» 7708

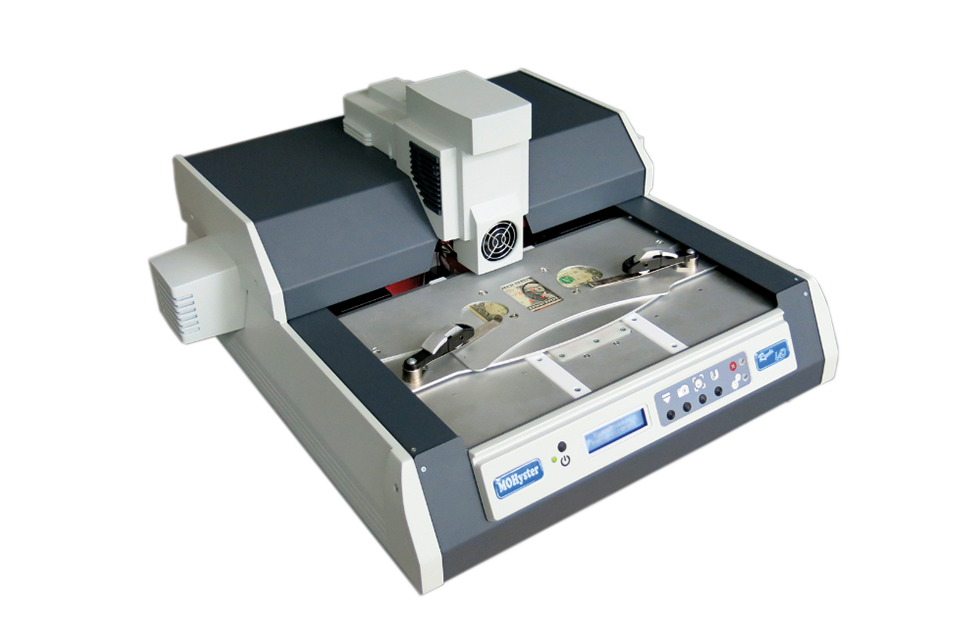

Настольная модель. Комбинированный корпус: металл/пластик. Используется с компьютером и управляется с помощью программного обеспечения «CADR» (поставляется в комплекте). Надежная, удобная и простая в обслуживании.

Имеет подвижный предметный стол, пружинные рычаги для фиксации объекта. В центральном возвышении корпуса размещено устройства МО визуализации и магнитных измерений, представляющие собой МО преобразователь магнитного поля и индукторы – источники регулируемого магнитного поля компенсации. Ниже устройства МО визуализации расположен узел прижима, обеспечивающий равномерное прижатие объекта к поверхности МО преобразователя или его отвод. Справа и слева относительно устройства МО визуализации симметрично расположены магнитные блоки устройства регулируемого намагничивания объекта. В центре плоской рабочей поверхности корпуса расположены световая мишень для позиционирования объекта и устройство предварительного намагничивания-размагничивания объекта.

Функциональность

Главная особенность гистериографа – возможность измерения и оценки магнитных гистерезисных характеристик защитных элементов при различных условиях намагничивания, а именно:

• напряженности поля насыщения;
• магнитной индукции насыщения;
• остаточной магнитной индукции;
• коэрцитивной силы;
• затрат энергии на гистерезис перемагничивания.

На основании измерений величины коэрцитивной силы прибор позволяет классифицировать элементы магнитной защиты документов и денежных знаков по типу содержащихся в них магнитных материалов (Soft – магнитомягкие; SemiHard / LoCo Hard / HiCo Hard – магнитотвердые с разной величиной коэрцитивной силы).

Гистериограф обладает функцией томографирования магнитных полей на различных расстояниях от поверхности объекта, что позволяет исследовать 3D-распределение магнитного поля в пространстве и давать его интегральную оценку. Прибор с таким набором функций не имеет аналогов в мире.

Область применения

• Экспертно-криминалистические подразделения
• Пограничные и миграционные службы
• Таможенные органы
• Судебно-экспертные организации
• Правоохранительные органы
• Банковские учреждения
• Иные ведомства и организации, имеющие полномочия по проверке документов и денежных знаков

Комплектация

• Специальное программное обеспечение CADR и драйвера для управления гистериографом
• Чехол
• Опционально: персональный компьютер

Максимальный размер исследуемого документа, мм — 160×60×0.2

Размер поля зрения МО изображения, мм — 14.5×18

Формат кадра МО изображения, пикселов — 1024×1280

Физический размер точки изображения, мкм — 14

Формат МО измерительного изображения, пикселов — 828×1184

Диапазон измерения магнитной индукции, мТл — ± 11.2

Порог чувствительности по магнитной индукции, мТл — 0.175

Диапазон регулирования поля намагничивания, кА/м — 0…100

Шаг дискретизации поля намагничивания, кА/м — 5

Предельное предварительное намагничивание, кА/м — ± 120

Время построения полной гистерезисной характеристики, мин, не более — 30

Интерфейс — USB

Операционная система — Microsoft Windows 10

Габаритные размеры (длина×ширина×высота), мм — 520×560×360

Масса гистериографа с блоком питания, кг — 25

Напряжение питания, В, не более — 24
