Сенсор СПК-1

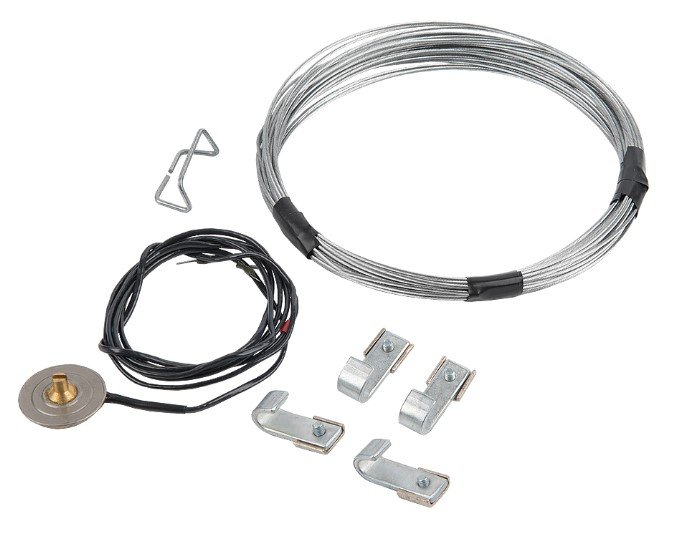

Конструктивно сенсор СПК-1 состоит из пьезоэлемента в металлическом корпусе и элементов крепления - скобы, струны и зажима.
Конструкция чувствительной части и способ крепления позволяют с помощью одного сенсора осуществлять как охрану отдельной картины (больших размеров и большого веса), так и охрану группы картин.
Сенсор закрепляют с помощью скобы на металлической струне, механически связанной со шнурами подвеса картин при помощи зажимов. Натянутая струна воздействует на шток сенсора.
Принцип действия основан на возникновении электрического сигнала при изменении натяжения струны, пропорциональном приложенному усилию.
Устройство сенсора позволяет надежно регистрировать несанкционированное воздействие на охраняемые картины. При вертикальном воздействии на картину (снятии картины или вырезании полотна) изменяется натяжение шнура подвеса и струны, соответственно меняется давление на шток, что приводит к формированию сенсором сигнала, который регистрируется блоком обработки сигнала.
